　　廠區綜合布線方案

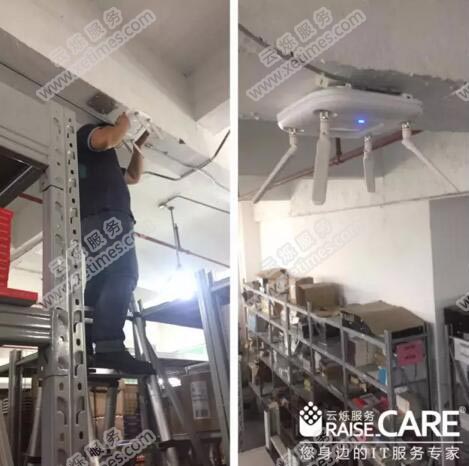

　　廠區綜合布線方法：在機房放置三層交換機等核心層設備，使用光纖連接到各個建筑物，在各建筑物根據信息點的多少放在匯聚及接入層交換機，使用雙絞線連接到各信息點。接入層交換機也可以采用無線設備實現無線接入。

　　綜合布線系統應是開放式結構，應能支持電話及多種計算機數據系統，還應能支持會議電視、監視電視等系統的需要。

　　綜合布線系統可劃分成6個子系統：

　　工作區子系統。

　　水平干線子系統。

　　垂直干線子系統。

　　設備間子系統。

　　管理子系統。

　　建筑群子系統。

　　整個建筑的綜合布線系統是將各種不同組成部分構成一個有機的整體，而不是像傳統的布線那樣自成體系，互不相干，也很難互通。圖4-7表示出了樓宇綜合布線系統的結構。

　　1.工作區子系統

　　工作區子系統又稱為服務區子系統(Work Area Subsystem)，它是由RJ-45跳線與信 息座所連接的設備(終端或工作站)組成的。其中，信息座有墻上型、地面型、桌上型等 多種。

　　在進行終端設備和I/O連接時，可能需要某種傳輸電子裝置，但這種裝置并不是工作區子系統的一部分。例如，調制解調器，它能為終端與其他設備之間的兼容性傳輸距離的延長提供所需的轉換信號，但不能說是工作區子系統的一部分。

　　工作區子系統中所使用的連接器必須具備有國際ISDN標準的8位接口，這種接口能接收樓宇自動化系統所有低壓信號以及高速數據網絡信息和數碼聲頻信號。工作區子系統設計時要注意如下要點：

　　(1)從RJ-45插座到設備間的連線用雙絞線，一般不要超過5m。

　　(2)RJ-45插座必須安裝在墻壁上或不易碰到的地方，插座距離地面30cm以上。

　　(3)插座和插頭(與雙絞線)不要接錯線頭。

　　2.水平干線子系統

　　水平干線子系統(Horizontal Subsystem)也稱為水平子系統。水平干線子系統是整個布線系統的一部分，它是從工作區的信息插座開始到管理間子系統的配線架。結構一般為星狀結構，它與垂直干線子系統的區別在于：水平干線子系統總是在一個樓層上，僅與信息插座、管理間連接。在綜合布線系統中，水平干線子系統由4對UTP(非屏蔽雙絞線)組成，能支持大多數現代化通信設備，如果有磁場干擾或信息保密時可用屏蔽雙絞線。在高寬帶應用時，可以采用光纜。

　　從用戶工作區的信息插座開始，水平布線子系統在交叉處連接，或在小型通信系統中的以下任何一處進行互聯：遠程(衛星)通信接線間、干線接線間或設備間。在設備間中，當終端設備位于同一樓層時，水平干線子系統將在干線接線間或遠程通信(衛星)接線間的交叉連接處連接。在水平干線子系統的設計中，綜合布線的設計必須具有全面介質設 施方面的知識，能夠向用戶或用戶的決策者提供完善而又經濟的設計。設計時要注意如下要點：

　　(1)水平干線子系統用線一般為雙絞線。

　　(2)長度一般不超過90m。

　　(3)用線必須走線槽或在天花板吊頂內布線，盡量不走地面線槽。

　　(4)用3類雙絞線可傳輸速率為16Mb/s，用5類雙絞線可傳輸速度為100Mb/s。

　　(5)確定介質布線方法和線纜的走向。

　　(6)確定距服務接線間距離最近的I/O位置。

　　(7)確定距服務接線間距離最遠的I/O位置。

　　(8)計算水平區所需線纜長度。
