機房建設供配電系統解決方案！機房供配電系統是機房安全運行的動力保證，配電系統應采用頻率50Hz、電壓220/380TN-S或TN-C-S系統，機房應采用專用配電柜來規范機房供配電系統，保證機房供配電的安全、合理。

計算機負載分為主設備負載和輔助設備負載。主設備指計算機及網絡系統、計算機外部設備及機房監控系統，其供電質量要求非常高，應采用UPS來保證供電的穩定性和可靠性。

輔助設備指空調設備、動力設備、照明設備、維修測試設備等，其供電由市電直接供給。機房內的電氣施工應選擇優質電纜、線槽、空氣開關和工業連接器。

本方案機房供配電系統遵循安全、可靠、獨立控制、就地切換的原則。從進大樓主電源開始，機房重新配電，重新鋪設電纜、機房采用雙市電、UPS、配合油機的方式來對機房進行供電。

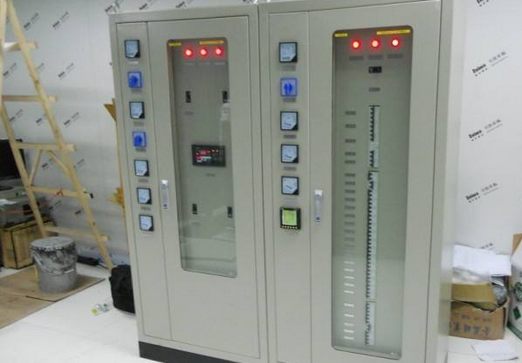

機房建設供配電

雙母線進線采用3x185+2x95mm2電纜，進線形式為雙母線從大樓配電柜連入中心機房總配電柜(總配電柜裝ATS)后供給UPS配電柜，帶中心機房設備負載。采用3x95+2x50mm2電纜從大樓另一個低壓配電柜接入到中心機房動力配電柜，提供給機房機密空調、新風、照明使用。

在主機房內部使用電源列頭柜來給設備供電。為達到節能效果，總配電柜后接入了一個無功電容補償柜，使中心機房電能的使用率提高了30%。

(1)配置4臺先控80kVAUPS，配置電池后備時間為每臺120分鐘。UPS采用1+1并機，組成雙路供電模式。

(2)對于計算機設備連接，采用了防脫拔、防水的工業連接器來連接機柜的PDU，拋棄了以往常用的插座，提高了用電安全系數。

(3)照明系統按照區域不同采用各分支照明配電箱供電，機房內照明燈部分聯入UPS回路，即使停電，也不會對機房照明產生很大影響。

(4)機房供電由兩路市電組成一主一備對機房供電，然后再配備科勒250KW柴油發電機作為主要的后備動力電源。

因中心機房面積有限，所以UPS電池放在了大樓地下室電池間。為保證其連接UPS主機時的電壓保持在正常范圍內，為此加粗了連接電纜，采用3x95mm2的電纜來連接。
