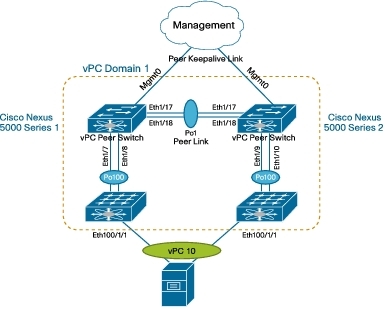

　　CISCO N5K vPC配置案例分享——N5K SW1配置:

　　Step1. 配置管理接口IP地址和缺省路由

　　N5k-1(config)# int mgmt 0

　　N5k-1(config-if)# ip address 172.25.182.51/24

　　N5k-1(config-if)# vrf context management

　　N5k-1(config-vrf)# ip route 0.0.0.0/0 172.25.182.1

　　Step2. 啟用vPC和LACP

　　N5k-1(config)# feature vpc

　　N5k-1(config)# feature lacp

　　Step3. 創建VLAN.

　　N5k-1(config)#vlan 101

　　Step4. 創建vPC domain.

　　N5k-1(config)# vpc domain 1

　　Step5. 配置vPC role priority (可選).

　　N5k-1(config-vpc-domain)# role priority 1000

　　Step6. 配置peer keepalive link. N5K SW2的管理接口IP地址是172.25.182.52.

　　N5k-1(config-vpc-domain)# peer-keepalivedestination 172.25.182.52

　　Note:

　　--------:: Management VRF will be used as thedefault VRF ::--------

　　Step7. 配置vPC peer link. 注意:配置為trunk模式,必須在trunk中允許vPC成員所在的VLAN.

　　N5k-1(config-vpc-domain)# int ethernet 1/17-18

　　N5k-1(config-if-range)# channel-group 1 modeactive

　　N5k-1(config-if-range)# int po1

　　N5k-1(config-if)# vpc peer-link

　　N5k-1(config-if)# switchport mode trunk

　　N5k-1(config-if)# switchport trunk allowed vlan1,101

　　Step8. 配置N2K FEX和fabric接口.

　　N5k-1(config)# fex 100

　　N5k-1(config-fex)# pinning max-links 1

　　Change in Max-links will cause traffic disruption.

　　N5k-1(config-fex)# int e1/7-8

　　N5k-1(config-if-range)# channel-group 100

　　N5k-1(config-if-range)# int po100

　　N5k-1(config-if)# switchport mode fex-fabric

　　N5k-1(config-if)# fex associate 100

　　Step9. 將FEX接口劃入vPC. 在FEX 100 online后, 為接口eth100/1/1創建PortChannel, 并將PortChannel劃入vPC. 注意: PortChannel號和vPC號可以不同, 但是在兩臺N5K交換機上vPC號必須相同.

　　N5k-1(config-if)# int ethernet 100/1/1

　　N5k-1(config-if)# channel-group 10

　　N5k-1(config-if)# int po10

　　N5k-1(config-if)# vpc 10

　　N5k-1(config-if)# switchport access vlan 101

　　N5K SW2的配置:

　　N5k-2(config)# int mgmt 0

　　N5k-2(config-if)# ip address 172.25.182.52/24

　　N5k-2(config-if)# vrf context management

　　N5k-2(config-vrf)# ip route 0.0.0.0/0 172.25.182.1

　　N5k-2(config)# feature vpc

　　N5k-2(config)# feature lacp

　　N5k-2(config)#vlan 101

　　N5k-2(config)# vpc domain 1

　　N5k-2(config-vpc-domain)# peer-keepalivedestination 172.25.182.51

　　Note:

　　--------:: Management VRF will be used as thedefault VRF ::--------

　　N5k-2(config-vpc-domain)# int ethernet 1/17-18

　　N5k-2(config-if-range)# channel-group 1 modeactive

　　N5k-2(config-if-range)# int po1

　　N5k-2(config-if)# vpc peer-link

　　N5k-2(config-if)# switchport mode trunk

　　N5k-2(config-if)# switchport trunk allowed vlan1,101

　　N5k-2(config)# fex 100

　　N5k-2(config-fex)# pinning max-links 1

　　Change in Max-links will cause traffic disruption.

　　N5k-2(config-fex)# int e1/9-10

　　N5k-2(config-if-range)# channel-group 100

　　N5k-2(config-if-range)# int po100

　　N5k-2(config-if)# switchport mode fex-fabric

　　N5k-2(config-if)# fex associate 100

　　N5k-2(config-if)# int ethernet 100/1/1

　　N5k-2(config-if)# channel-group 10

　　N5k-2(config-if)# int po10

　　N5k-2(config-if)# vpc 10

　　N5k-2(config-if)# switchport access vlan 101

　　檢查vPC配置的命令:

　　show feature

　　//查看vPC是否啟用

　　show vpc brief

　　//顯示vPC的簡要信息

　　show vpc consistency-parameters

　　//顯示一致性檢查的參數狀態, 這些參數在所有vPC接口都必須一致

　　show running-config vpc

　　//顯示運行配置中vPC的配置

　　show port channel capacity

　　//顯示配置了多少個PortChannel, 以及設備上還有多少個PortChannel available.

　　show vpc statistics

　　//顯示vPC統計信息

　　show vpc peer-keepalive

　　//顯示vPC的peer keepalive信息

　　show vpc role

　　//顯示vPC的對端設備狀態, 本機的角色, vPC系統MAC地址和系統優先級,本端vPC設備的MAC地址和優先級.
